반자동 튜브충진실링(PE,라미네이트)

반자동 튜브충진실링(PE,라미네이트)

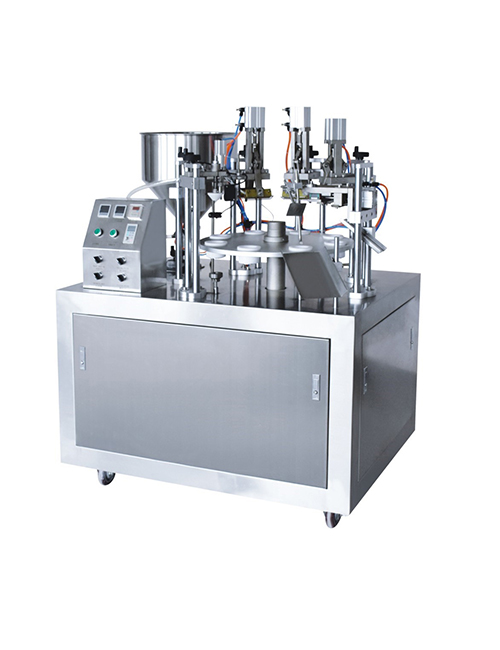

반자동 튜브 충진 + 실링 + 컷팅 기계입니다.

로터리 형태로 구성되어 작은 공간에서 편한 작업을 할수 있는 머신입니다.

로터리의 작업구조는 총 8구로 되어있으며, 각 구당 구성은 아래와 같이 되어있습니다.

1구. 용기공급

2구. 아이마크(위치정렬)

3구. 충진(액상주입)

4구. 1차 가열

5구. 2차 가열

6구. 성형 압인

7구. 컷팅마감

8구. 완제품 출하

위의 작업순서처럼 튜브 공급부터 시작이 되며 튜브는 사람이 수동으로 공급해주어야 합니다.

이후 아이마크를 인식하여 위치를 정렬해주어 항상 같은 위치로 실링을할수 있게 정렬합니다.

충진은 여러가지 제형이 가능하며, 화장품 크림, 꿀 등 점성이 있는것들도 가능합니다.

가열실링으로 작업이 되는 기계여서 실링부위에는 인쇄상태에 따라서 갈라짐이 발생할수도 있습니다.

참고하시기 바랍니다. 주문전 튜브의 샘플을 공급해주시면 사용자에게 맞는 기계를 컨설팅 해드리도록 하겠습니다.

제품명	반자동 튜브충진실링(PE,라미네이트)
사용가능 튜브재질	플라스틱(PE),라미네이트 튜브
생산속도	20-30pcs/min
충진범위	5~250g (고객 사양에 따라 범위는 다름)
가용 튜브 지름	16mm-50mm (각 사이즈별로 체인지파트 필요함)
필요 에어압력	0.5-0.6Mpa
소재	SS frame, ss body cover, SUS304(원료 닿는부분)

아래는 예시영상입니다.

R컷팅 (라운드컷팅) 옵션이 들어가있으며 기계의 기본 재원의 차이가 있습니다.

공정의 이해를 위해 참고영상을 올려둔것이니 판매 제품과 완벽히 일치하지 않는점 감안하고 시청해주시기 바랍니다.
