전자동 튜브충진실링(PE,라미네이트)

전자동 튜브충진실링(PE,라미네이트)

전자동 튜브 충진 + 실링 + 컷팅 기계입니다.

로터리 형태로 구성되어 작은 공간에서 편한 작업을 할수 있는 머신입니다.

로터리의 작업구조는 총 8구로 되어있으며, 각 구당 구성은 아래와 같이 되어있습니다.

1구. 용기 자동 공급

2구. 아이마크(위치정렬)

3구. 충진(액상주입)

4구. 열풍 히터 가열 (반자동기계의 가열판 실링과 다르게 히터 가열입니다.)

5구. 1차 성형

6구. 2차 성형

7구. 냉각

8구. 컷팅 마감

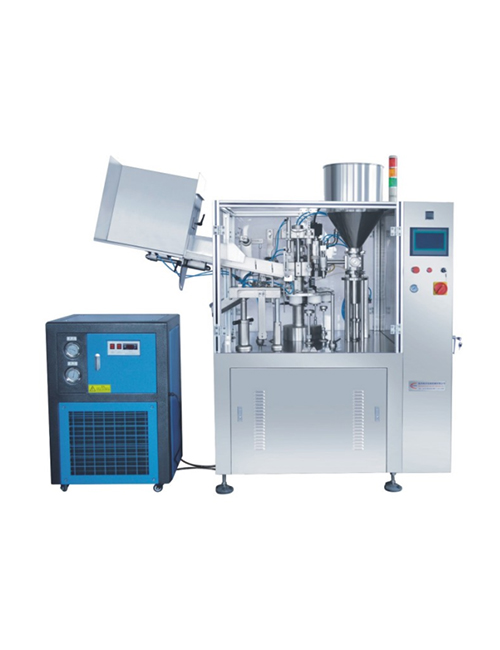

사진 좌측 상단에 위치한 트레이에 튜브를 정렬하여 올려놔줍니다.

하나씩 1구에 튜브를 전자동으로 공급해주며 공정이 시작됩니다.

이후 아이마크를 인식하여 위치를 정렬해주어 항상 같은 위치로 실링을할수 있게 정렬합니다.

충진은 여러가지 제형이 가능하며, 화장품 크림, 꿀 등 점성이 있는것들도 가능합니다.

가열실링으로 작업이 되는 기계여서 실링부위에는 인쇄상태에 따라서 갈라짐이 발생할수도 있습니다.

참고하시기 바랍니다. 주문전 튜브의 샘플을 공급해주시면 사용자에게 맞는 기계를 컨설팅 해드리도록 하겠습니다.

제품명	전자동 튜브충진실링(PE,라미네이트)
사용가능 튜브재질	플라스틱(PE),라미네이트 튜브
생산속도	30-60pcs/min
충진범위	5~600ml (고객 사양에 따라 범위는 다름)
가용 튜브 지름	10mm-50mm (각 사이즈별로 체인지파트 필요함)
가용 튜브 높이	80-250mm
필요 에어압력	0.55-0.65Mpa
소재	SUS304 full frame,body,SUS316(원료가 닿는 부분)

아래는 예시영상입니다.

R컷팅 (라운드컷팅) 옵션이 들어가있으며 기계의 기본 재원의 차이가 있습니다.

공정의 이해를 위해 참고영상을 올려둔것이니 판매 제품과 완벽히 일치하지 않는점 감안하고 시청해주시기 바랍니다.
